近期很多用戶朋友對板式換熱器的安裝圖非常感興趣，今天我們就從兩個簡單的步驟帶您了解一下板式換熱器的安裝圖解介紹。

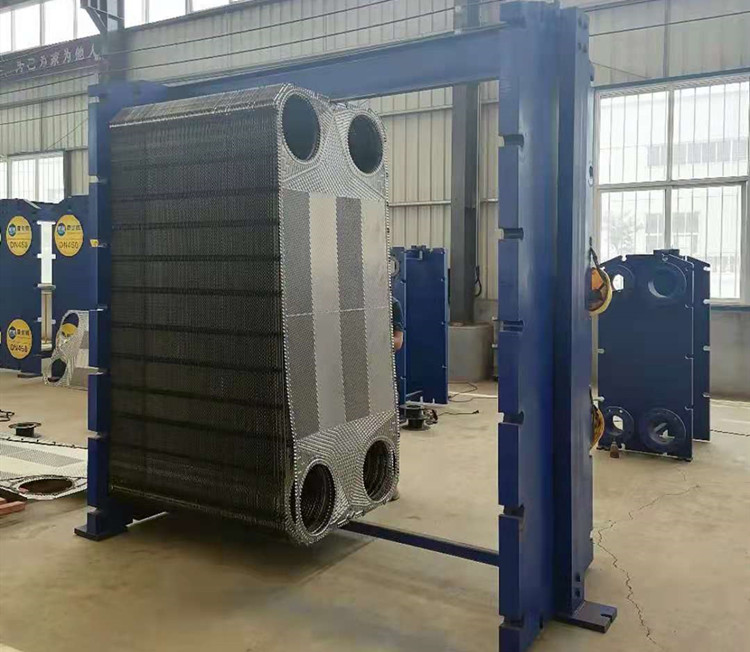

        上圖就是我們板式換熱器的安裝成型之后的設備，上方箭頭所指的板片孔周圍的板片相互貼合，從而呈金相接觸并焊接在一起，一般而言這個區域的管孔是不允許液體進行流經的。這些相對的板片之間會存在一定的間隙，而且這些管孔周圍的板片一般不會焊接在一起，所以就出現了一個開口，管孔里的液體一般都從這個區域進入設備內部。

      我們要做的安裝工藝主要就是保證內部的結構能夠滿足用戶工藝上的需求。

      我們都知道板式換熱器的結構是由上下導桿、活動壓緊板、緊固螺絲、夾緊螺桿、前支桿、固定壓緊板、支腿等多種零部件構成，我們要做的就是按照固定的形式將板式換熱器連接到整體工藝系統上，并確保后期我們進行工藝的時候不會發生短路、斷流、跳閘等現象。

      我們在安裝板式換熱器的時候具體的步驟為：
      1、清洗板式換熱器內部， 保證內部沒有雜質存在。
      2、將墊片粘結在板片上，固定好，五十片一組，粘結一天左右即可。
      3、將板片按照規定的順序放入設備，確保介質的流動方向順序不能出錯，安裝時要平行安裝，傾斜程度不可高于45℃。
      4、將壓緊板合上，保證設備總體不會發生偏動的現象，然后用扳手將壓緊螺栓擰緊。
      5、進行整體試壓工藝，在長達半個小時的壓力測試之后，如果設備還能穩定的運行，說明安裝工藝完畢。
