板式換熱器是一種快速的熱交換設備，它通過一系列金屬板片的疊加和緊湊排列來實現不同流體之間的熱量交換。以下是板式換熱器的工作原理、特點、類型、日常維護等。

1.板換工作原理

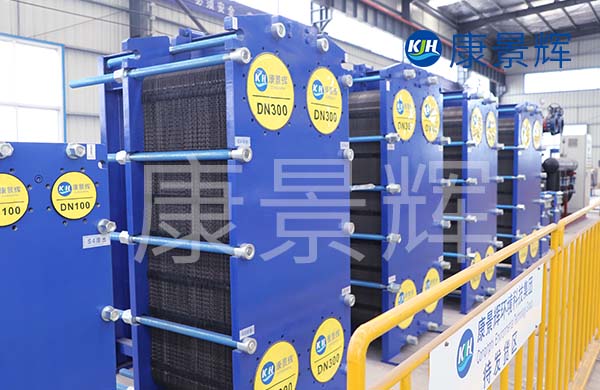

板式換熱器由許多沖壓有波紋的薄金屬板片組成，這些板片之間通過墊片密封，并用框架和壓緊螺旋重疊壓緊而成。

板片和墊片的四個角孔形成了流體的分配管和匯集管，合理地將冷熱流體分開，使其在板片兩側的流道中流動，并通過板片進行熱交換。

流體在板片間的流動是交叉流動的，這種設計使得流體在較低的雷諾數下就能產生紊流，從而提高傳熱效率。

2.板換特點

高傳熱效率：由于板片的特殊設計，能夠在較低的流速下產生紊流，因此傳熱系數高，一般比管殼式換熱器高出3到5倍。

結構緊湊：板式換熱器的占地面積小，單位體積內的換熱面積大，約為管殼式換熱器的1/5到1/8。

易于維護和清洗：板式換熱器的板片可以拆卸，便于清洗和更換密封墊片。

熱損失小：只有傳熱板的外殼板暴露在大氣中，因此散熱損失可以忽略不計。

應用廣泛：板式換熱器廣泛應用于石油、化工、電力、食品加工、暖通空調等領域。

3.板換類型

可拆卸板式換熱器：通過橡膠墊片密封，易于拆卸和清洗。

焊接板式換熱器：板塊通過焊接固定，適用于高壓和高溫環境。

釬焊板式換熱器：通常用于制冷行業中，不可拆卸，但體積小、效率高。

板翅式換熱器：在熱傳遞板旁邊設置翅片腔室，通常由鋁制成，適用于輕型設備需求的行業。

4.板換選型

板式換熱器的選型需要考慮流體的流量、物理性質、壓力降和溫度差，以及所需的換熱面積和傳熱系數。

5.板換維護

板式換熱器需要定期檢查和維護，以確保其快速運行和延長使用壽命。

板式換熱器的設計使其在多種工業應用中都非常有用，尤其是在需要快速熱交換和空間受限的場合。
